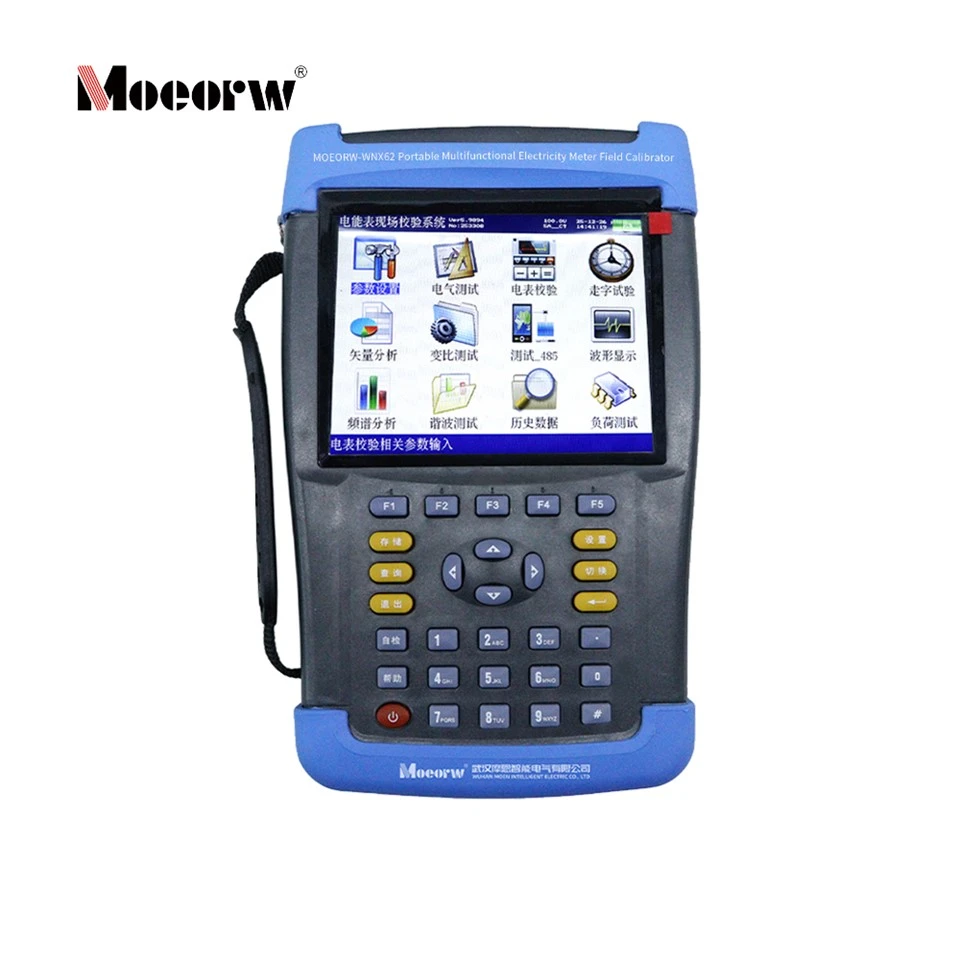

휴대용 다기능 전기 계량기 현장 교정기

MOEORW-WNX60은 현장 전력 계측 검사를 위해 독자적으로 개발된-고정밀 통합 테스트 장비입니다.- 이 제품은 전압/변류기에 내장된 높은 선형성-및{6}}분리형 클램프-를 갖춘 전기 매개변수 측정, 에너지 측정기 오류 교정 및 배선 결함 진단을 통합합니다.

이 장치는 완전한 중국어 그래픽 작동 인터페이스와 벡터 다이어그램 디스플레이를 갖춘 풀{0}}컬러 대형 LCD 터치 실리콘 키보드를 채택하여 전류 루프를 분리하지 않고도 전원을 끄지 않고도- 실시간 부하 테스트를 수행할 수 있습니다. 내장된-대용량 저장소는 PC 관리 소프트웨어에 데이터를 업로드하기 위한 RS232, USB, WIFI/블루투스 통신 모듈 옵션을 통해 최대 1,000개의 테스트 기록 그룹 저장을 지원합니다. 후면 지지 브래킷이 있는 경량 엔지니어링 플라스틱 하우징은 현장 검사 및 실험실 표준 교정에 적용할 수 있는 휴대용 및 데스크탑 이중 작업 모드를 지원합니다.

외형 치수 및 패널 레이아웃

• 전체 치수: 25cm × 16cm × 6cm; 순중량: 2kg
• 상단 단자 영역: 전압 단자 UA, UB, UC, UN; 전류 단자 Ia+/Ia-, Ib+/Ib-, Ic+/Ic-; A/B/C 위상용 클램프 CT 인터페이스; 광 펄스 신호 포트
• 오른쪽 인터페이스: RS232 직렬 포트, DC 충전 포트, USB 데이터 포트
• 전면 패널: 컬러 LCD 디스플레이 + 30-키 실리콘 터치 키보드(방향 키, 확인, 저장, 쿼리, 기능 단축키 F1-F5, 숫자 입력 키)
• 포장 상자 크기: 45cm × 29.5cm(L×W)


표준 및 옵션 액세서리
표준 액세서리
1. 전압 테스트 악어 클립 전선(3-상 4-선용 4개 그룹)
변류기의 2.5A/25A 작은-직경 클램프-
3. 에너지 미터 펄스 획득을 위한 광학 펄스 샘플링 센서
4. 수동 펄스 트리거 스위치
5. 표준 펄스 테스트 케이블(4채널 악어 클립)
6.DC 전원 충전기
7.USB 데이터 전송 케이블
8. 휴대용 고정 스트랩
9.제품 사용 설명서

1.미디엄 클램프 CT (100A / 500A 범위)
2.대형 클램프 CT (400A / 2000A 범위)
3.고{1}}전압 클램프 CT(최대 500A)
4.미터 번호 자동 입력을 위한 바코드 스캐너
5.WIFI/블루투스 원격 제어 모듈
6.PC 배경 데이터 관리 소프트웨어
7. 데이터 저장 U 디스크

1.입력 측정 특성

2. 측정 정확도

미터 교정 정밀도(0.05등급 / 0.1등급)
전력 품질 테스트 정밀도

• 기본 전압 진폭 오류: 0.5% FS 이하
• 기본 전류 진폭 오류: 1% FS 이하
• 기본전압-전류 위상차 오차: 0.5도 이하
• 고조파 전압 함유량 오차: 0.1% 이하
• 고조파 전류 함량 오류: 0.2% 이하
• 삼상-전압 불균형 정도 오류: 0.2% 이하

2차 부하 테스트 정밀도

• 컨덕턴스 G: ±(1%×G + 1%×δ ±0.01)mS
• 서셉턴스 δ: ±(1%×δ + 1%×G ±0.01)mS
• 피상전력 S: ±(1%×S ±0.1) VA

3.표준 에너지 펄스 상수

2.3 환경 및 절연 매개변수

하드웨어 및 구조 설계
1. 접이식 후면 지지대를 갖춘 통합 엔지니어링 플라스틱 하우징, 휴대용 및 데스크탑 이중 작동 모드 지원; 안정적인 휴대용 측정을 위해 고정 스트랩이 장착되어 있습니다.
2.30-빠른 페이지 전환을 위한 전용 단축키 F1-F5가 있는 실리콘 터치 키보드; 실시간 날짜, 시간, 배터리 잔량 및 기어 상태를 표시하는 풀 그래픽 LCD.
3. 현장 테스트 중 신호 혼선을 방지하기 위해 전압, 전류, 펄스 및 통신 인터페이스를 분리하는 다중-채널 독립 터미널 레이아웃.
4.-비휘발성 대용량 저장소가 내장되어 있어 정전 후에도 데이터가 손실되지 않습니다. RS232, USB 및 옵션인 WIFI/Bluetooth를 포함한 다중 데이터 내보내기 채널.
5. 옵션 바코드 스캐너는 한 번의 클릭으로 미터 일련번호를 자동 입력하여 수동 숫자 입력 오류를 제거합니다.
6. 독립적인 리튬 배터리 전원 공급 장치로 외부 주 전원 없이 지속적인 현장 작업을 지원합니다.


측정 및 교정 성능
1. 전원 차단-, 계량 루프 분해, 원래 계량 장비 수정 없이 실시간-현장 부하 교정을 지원합니다.-
2. 단상,-3상, 3상 3-선 및 3상{4}}4상-선 활성/무효 에너지 미터(정격 전류 1A/5A)를 동시에 교정합니다. 메인 및 보조 미터의 동시 오류 감지를 지원합니다.
3. 세 가지 펄스 샘플링 모드: 광학 샘플링, 수동 트리거, 유선 펄스 라인, 기계식 디스크 미터 및 전자 스마트 미터와 호환됩니다.
4. 고정밀 실험실 교정을 위해 -CT가 내장-되어 있습니다. 2차 전류 회로를 차단하지 않고 신속한 현장 배선을 위한 클램프 CT.
5. 전압, 전류, 유효/무효 전력, 위상각, 역률 및 주파수의 실시간- 동기 측정은 측정 종합 오류를 자동으로 계산합니다.


배선진단 및 전력품질 분석
1. 벡터 다이어그램 실시간-시간 표시 기능, 시각적으로 3상 배선 정확성 판단-; 3-상 3상-선 시스템에 대한 48가지 유형의 잘못된 배선을 자동으로 식별합니다.
2. 잘못된 배선에 대한 자동 보정 계수 계산, 비정상적인 계량 회로에 대한 보충 전력 소비의 자동 역-계산을 지원합니다.
3.단상/3상-전압 및 전류의 실시간-파형 표시. 이는 휴대용 오실로스코프와 동일하며 파형 왜곡, 피크 클리핑 및 고조파 간섭을 판단합니다.
4. 고조파 스펙트럼 분석 기능, 1~63배의 고조파 함량, 전압 및 전류의 총 고조파 왜곡률(THD)을 히스토그램 및 표 형식으로 표시합니다.
5. 완벽한 전력 품질 모니터링: 주파수 편차, 전압 편차, 전압 변동, 3상-불균형 및 고조파 지수 정량 분석.
6.CT 변환 비율 테스트 기능, 위상 각도 차이를 통해 CT 1차-2차 극성 및 위상 일치를 판단합니다.


스마트 미터 통신 및 보조 기능
1. DL645-1997 및 DL645-2007 통신 프로토콜과 호환되는 독립적인 RS485 감지 모듈은 300bps에서 19200bps까지 7가지 종류의 전송 속도를 지원합니다.
2. 485 버스를 통해 스마트 계량기의 전체 데이터를 읽습니다. 총/부{2}}활성/무효 에너지, 최대 수요, 계량기 작동 상태, 프로그래밍 기록, 배터리 작동 시간, 수요 주기 및 슬라이딩 시간.
3. 부하 변동 연속 기록 기능, 전체{1}}주기 전기 매개변수를 저장하여 전기 장비의 전력 품질 영향을 평가합니다.
4. 무효 전력 보상 및 필터 장치의 동적 매개변수 테스트, 보상 성능 지표의 정량적 평가.
5.영구 달력 시계에 내장된-각 테스트 기록은 추적성을 위해 타임스탬프, 전압 및 전류 벡터 데이터를 자동으로 바인딩합니다.
6. 에너지 계량기에 대한 도보 테스트 기능, 누적 에너지를 계량기 기계식 카운터와 비교하여 명판 또는 기어 교체로 계량기 조작을 식별합니다.

3단계-4단계-와이어 측정 원리
3개의 독립적인 전력 요소 측정 아키텍처를 채택합니다. 전압 코일은 A/B/C 위상을 각각 중성 N에 연결하고, 전류 코일 시리즈는 A/B/C 3{0}}상 전류 루프를 연결합니다. 이 기기는 각 위상의 순간 전압 및 전류 신호를 수집하고 내부 고속 샘플링 칩을 통해 단상 및 총 활성/무효 에너지, 전력 매개변수 및 위상 각도를 계산합니다.-


3단계-3단계-와이어 측정 원리
이중 전력 요소 측정 모드: 전압 루프는 Uab 및 Ucb 라인 전압을 수집하고 전류 루프는 A 및 C 위상 전류만 샘플링합니다. 내부 알고리즘은 B-위상 전력 손실을 수학적으로 보상하여 표준 2개-요소 계측 캐비닛 배선 논리와 일치하는 전체 3-위상 전기 매개변수 계산을 실현합니다.


에너지 미터 교정 원리
기기는 내장된-고정밀 변압기를 통해 표준 에너지 펄스를 출력하고, 광/유선/수동 샘플링을 통해 테스트된 에너지 측정기로부터 펄스 신호를 수집합니다. 설정된 교정 주기 내에서 표준 펄스 수와 테스트된 미터 펄스 수를 비교하고 미터의 상대 오차를 자동으로 계산하며 연속 다중 오류 값을 기록하여 평균 오류 및 표준 편차를 출력합니다.


오배선 진단 원리
모든 전압 및 전류 신호의 실시간 벡터 각도를 수집하고 표준 벡터 위상 시퀀스 범위(유도성 5도 ~55도, 유도성 55도 ~115도, 용량성 -5도 ~-65도, 용량성 -65도 ~-125도로 구분)와 비교합니다. 측정된 벡터 조합을 사전 저장된 48종의 3상 3선 오배선 모델, 출력 배선 판단 결과 및 계량 보정 계수와 일치시킵니다.

1. 전력망 운영 및 유지 관리:-고/저 전압 측정 캐비닛 현장 정기 검사, 사용자 에너지 측정기 오류 확인, 비정상적인 배선 문제 해결.
2.-전기 도난 방지 검사: 부족-전압, 부족-전류, 위상 변이, CT 극성 반전 및 기타 도난 행위를 식별하기 위한 벡터 다이어그램 진단, 보행 테스트, CT 변환 비율 감지.
3.전력 품질 감독: 산업 및 상업용 대규모 전력 소비자를 위한 고조파, 3{1}}상 불균형, 전압 변동 모니터링.
4. 변압기 및 반응성 보상 장비 승인: 커패시터 뱅크, 필터 장치, CT/PT 변환 비율 검증의 동적 매개변수 테스트.
5. 계측 실험실 교정: 계측기(전압계, 전류계, 위상계)를 표시하는 단상/3상-표준 에너지 미터의 고정 교정을 위해 CT 모드에 고정밀 내장-.
6. 스마트 미터 일괄 수용: RS485 통신 기능 감지, 미터 사전 설정 수요 주기 및 슬라이딩 시간에 따른 수요 오류 확인.
7.신에너지 발전소 검사: 풍력/태양광 현장-계측 장치 테스트, 그리드 연결 전력 품질 평가.

클램프 변압기 유지 관리
1. 철심의 충돌과 변형을 방지하기 위해 클램프 CT를 조심스럽게 다루십시오. 이로 인해 측정 정확도가 저하됩니다.
2. 측정 중 완전한 폐쇄를 보장하기 위해 금속 파편, 먼지 또는 산화층 없이 클램프 철심 접촉 표면을 깨끗하게 유지하십시오.
3. 단락 위험 및 장비 손상을 방지하려면 실시간 측정 중에 클램프 철심이 구리/알루미늄 버스바에 직접 접촉하지 않도록 하세요.-


리튬 배터리 유지 관리
1. 내장된-리튬 배터리의 완전 방전을 피하세요. 정상적인 작업 조건에서 매일 장치를 충전하십시오.
2.장기-사용하지 않고 보관하려면 2주에 한 번씩 기기를 충전하세요. 충전 시간은 주기당 4시간 이상입니다.
3. 배터리를 분해하고 다시 설치하는 경우 먼저 충전기를 연결하여 정상적인 시작 전에 배터리 보호 상태를 해제하십시오.
4. 회로 손상을 방지하려면 내장된-리튬 배터리를 일치하지 않는-타사-배터리로 교체하지 마세요.


일반 장비 유지 관리
1. 온도 범위가 -10도 ~ +40도인 건조하고 먼지가 없는 환경에 기기를 보관하고 직사광선과 습한 실외 보관을 피하세요.
2.부드럽고 마른 천으로만 LCD와 키보드를 청소하고 부식성 액체나 물을 흘려보내는 것을 금지하십시오.
3. 모든 터미널 포트는 청결하게 유지되어야 합니다. 배선 시 접촉 불량을 방지하기 위해 정기적으로 먼지를 제거하십시오.
4. 현장 테스트 후 모든 테스트 와이어와 클램프 CT를 분리하고, 와이어 파손 및 클램프 손상을 방지하기 위해 일치하는 액세서리 상자에 보관합니다.

에너지 미터의 큰 교정 오류
1. 매개변수 설정 확인: PT/CT 비율, 미터 상수, 클램프 CT 범위 및 배선 모드가 -현장 실제 조건과 일치해야 합니다.
2. 클램프 CT 폐쇄 상태 및 철심 청결도를 확인하십시오. 고정밀 측정 시나리오를 위해 내장된-CT로 교체-하세요.
3. 펄스 샘플링 채널이 올바르게 선택되었는지 확인하고(광학/유선/수동), 광학 센서 감도를 조정하여 누락되거나 잘못된 펄스 캡처를 방지합니다.
4. 전압 및 전류 배선 극성을 확인하고, 위상각 편차가 180도에 도달하면 CT 클램프 방향을 반대로 합니다.


벡터도 이상/배선판정불량
1.3-상 전압 시퀀스와 클램프 CT 위상 일치를 다시 확인합니다(A/B/C 클램프는 A/B/C 전류 와이어에 해당).
2. 2차 전압/전류 루프에 개방 회로가 없는지 확인하고 퓨즈 및 단자 접촉 견고성을 확인하십시오.
3. 전기 테스트 페이지로 전환하여 전압 및 전류 진폭이 정상 범위 내에 있는지 확인하고 누락된 위상 오류를 제거합니다.


계측기가 테스트 데이터를 저장하거나 내보낼 수 없음
1. 저장 용량을 확인하고, 기록 데이터 페이지를 통해 중복된 기록을 삭제하세요.
2. USB/RS232 케이블 연결 무결성을 확인하고 재{2}}전송을 위해 기기 및 백그라운드 관리 소프트웨어를 다시 시작합니다.
3. WIFI/블루투스 원격 제어의 경우: 옵션 모듈이 올바르게 설치되었는지 확인하고 태블릿 단말기를 다시-연결합니다.


짧은 배터리 수명 / 충전 불가
1. 원래 전원 충전기를 교체하고 충전 전압이 장비 사양과 일치하는지 확인하십시오.
2.6시간 이상 계속 충전하세요. 배터리가 계속 충전되지 않으면 제조업체에 배터리 교체를 문의하세요.
3.충전 없이 장기간-고부하 작동을 피하고 심방전 빈도를 줄이세요.


485 통신 판독 실패
1. 테스트된 스마트 미터 매개변수에 따라 일치하는 DL645 프로토콜 버전과 전송 속도를 선택합니다.
2. 485 배선의 양극/음극성을 확인하고 통신 회선의 개방 회로 또는 단락을 제거하십시오.
3. 미터 통신 주소 설정을 조정하고-Test_485 페이지에서 데이터 읽기 작업을 다시 시작합니다.
