에너지 미터 필드 교정기

다기능 단상-전력 계량기 현장 교정기

다기능 전기 검사 기기라고도 알려진 휴대용 단상 전기 계량기 현장 교정기는 -단상 전기 계량기의 현장 온라인 정확도 테스트를 위해 설계되었습니다-. 전력 중단이나 단선 없이 미터 오류를 교정하고 에너지, 전력, 전류, 전압, 주파수, 역률, 위상, 파형, 고조파 및 누적 에너지를 측정합니다. 이 기기는 작고 가벼운 디자인, 포괄적인 기능, 사용자-친화적인 작동, 미학적으로 아름다운 외관을 갖추고 있어 단상 전기 계량기의 온라인 테스트에 이상적인 도구입니다.-

참고 근무 조건

(a) 주위 온도: (23±5) 정도

(b) 주변 습도: (45–75)% RH

(c) 측정되는 신호의 파형: 사인파, =0.02

(d) 측정되는 신호의 주파수: (50±0.2)Hz

(e) 클램프에서 테스트 중인 전류가 흐르는 도체의 위치-: 중앙

(f) 외부 기준 주파수 전자기장 간섭: 피해야 합니다.

기본 오류

• 전압 측정: 30V ~ 500V(배터리 구동) 정확도 ± 0.2%
• 전류 측정: 단자 5A( 0.05 Ib ~ 2.0 Ib ) 정확도 ± 0.2%
• 클램프 미터 50A( 0.02Ib ~ 1.0Ib ) 정확도 ± 0.2%
• 활성 전기 에너지: 220V 5A 단자 정확도 ± 0.2%
• 220V 50A 클램프 미터 정확도 ± 0.2%
• 무효 전력: 220V 5A 단자 정확도 ± 0.5%
• 220V 50A 클램프 미터 정확도 ± 0.5%
• 유효전력 : 220V 5A 단자 정확도 ± 0.2%
• 220V 50A 클램프 미터 정확도 ± 0.2%
• 고조파 측정 범위: 2차 ~ 32차
• 주파수 측정: 45-65Hz, 분해능 0.001Hz, 오류 ± 0.02Hz
• 위상 측정: 0-360도, 분해능 0.1도 오류 ± 1.0도

펄스 출력(6kHz TTL 레벨=5V):

펄스 입력: 1-99999 imp/kwh

작동 전원 공급 장치: AC 80V ~ 450V 50Hz, 측정 단자를 통해 전원이 공급됩니다.

2200mAh/7.4V 리튬 배터리로 구동됩니다.

전원 어댑터 제공 AC220V/DC12V

작동 환경: 온도 -15도 -40도

습기<85% RH

고도<1500 meters

외부 치수

본체 크기: 200 × 126 × 45mm 무게 560g

50A 클램프 미터 크기: 142 × 42 × 21mm 무게 210g/개

전체 크기: 280 × 235 × 130mm 무게 2500g/세트

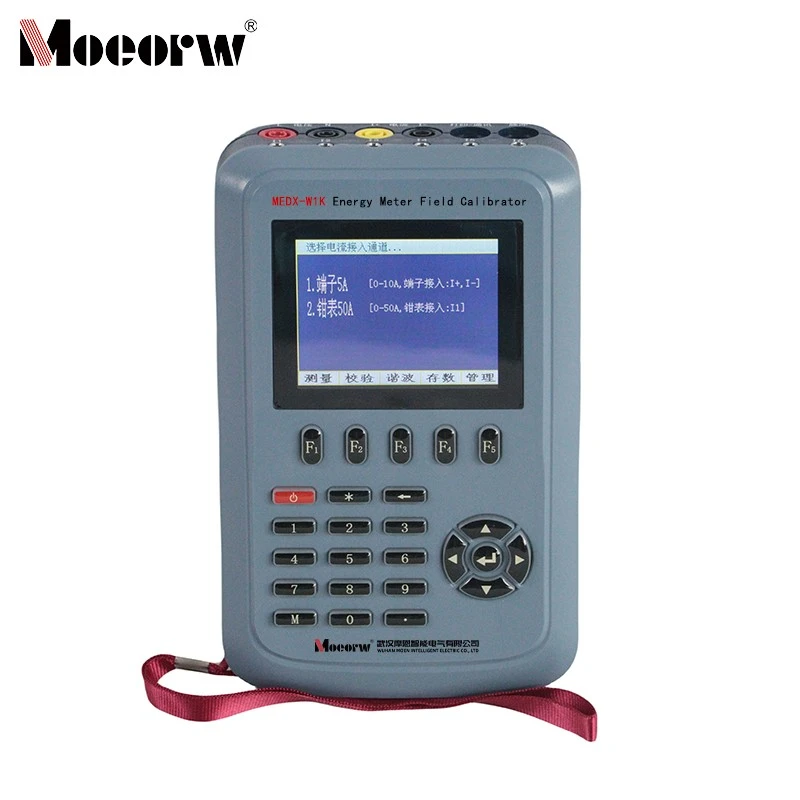

1. 3.4인치 컬러 LED LCD 디스플레이에 기기 상태 및 테스트 매개변수를 나타내는 영문자가 표시되어 있어 매우 편리한 작동이 가능합니다.

2. 자동 범위 전환을 통한 직접 기능 키 작동-수동 변속이 필요하지 않습니다. 전압, 전류, 위상을 측정 및 표시하는 동시에 유효전력, 무효전력, 피상전력, 주파수, 역률을 실시간으로 모니터링합니다.

3. 전력 중단이나 계량기 배선 변경 없이 다양한 기계식 회전식 또는 전자식 단상 전기 계량기의 오류를 교정합니다-.

4. 누적 에너지 측정 기능을 통해 -현장 검침 테스트 및 카운터 판독 확인이 가능합니다. 계량 장비의 전기 소비량을 독립적으로 평가할 수 있습니다.

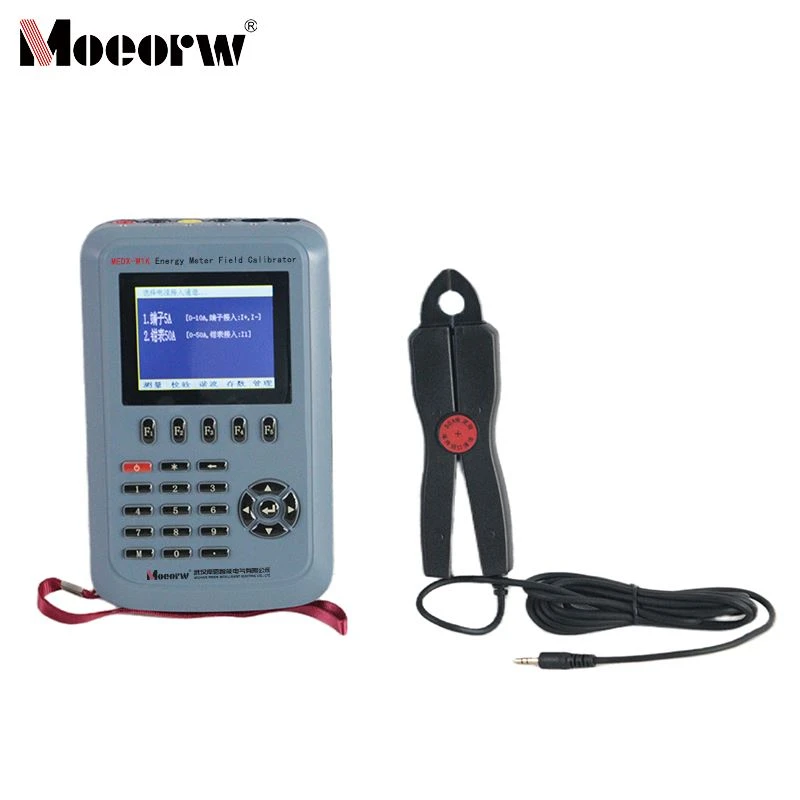

5. 50mA~50A 범위 내에서 미터링 오류를 정확하게 측정하기 위해 변류기에 고정밀, 넓은-범위 클램프-가 장착되어 있습니다.

6. 전류 및 전압의 실시간-파형 표시를 통해 2~32차 고조파 데이터를 테스트합니다.

7. 편리한 자체 테스트 및 교정 제출을 위한 표준 펄스 입력/출력 단자가 있습니다.-

8. 현장 교정 유연성을 위해 두 가지 펄스 전송 방법-광학 센서와 전자 미터 펄스 라인-을 제공합니다.

9. 부저 경보 기능을 갖춘 과전압 보호 기능이 있습니다.

10. 선택 사항인 500A 전류 클램프를 사용하면 변류기 비율 오류 및 위상 각도 오류를 측정할 수 있을 뿐만 아니라 단상 저-전압 측정 장치에 대한 포괄적인 오류 테스트도 가능합니다.

11. 내장-영구 시계 칩은 향후 참조를 위해 테스트 시간을 정확하게 기록합니다.

12. 내장-메모리는 최대 500개의 측정 세트를 저장하며 전면 패널의 전용 기능 키를 통해 액세스할 수 있습니다.

13. 플래시 드라이브를 통해 측정 데이터를 컴퓨터로 직접 내보낼 수 있는 USB 포트가 장착되어 있습니다. 전력 검사 데이터 관리 소프트웨어를 활용하면 표준 테스트 보고서의 검색, 편집, 인쇄(A4 형식) 및 측정(고조파) 데이터에 대한 백업 기능이 가능합니다.

14. 검증 문서로 테스트 데이터를 현장에서 인쇄하기 위한 VMP02 마이크로 프린터 옵션.{2}}

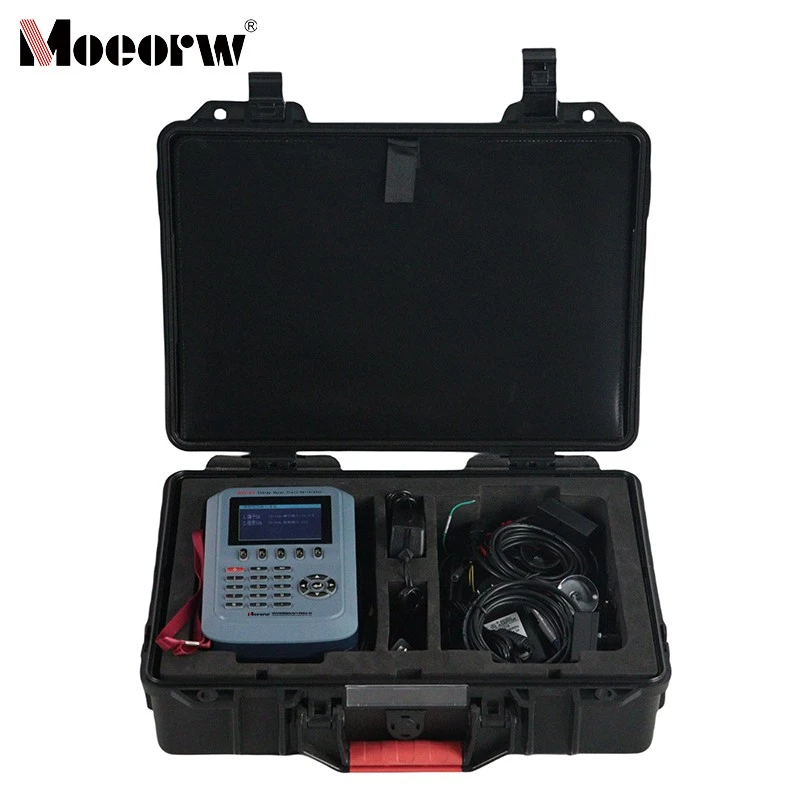

15. 낙하 방지 손목 스트랩이 포함된 매우 컴팩트하고 유선형인 휴대용 디자인-, 작은 크기와 가벼운 구조가 특징입니다.

16. 선택적인 단상- 로드 박스를 사용하면 현장 전기 계량기에 부하가 없거나 부하가 낮은 경우에도 계량기 교정이 가능합니다.

17. Android 휴대용 단말기에서 데이터 수집, 저장, 보기 및 분석을 위한 Bluetooth 무선 확장 + 전용 스마트 앱 소프트웨어를 지원합니다. 이 앱은 전압, 전류, 위상, 전력, 역률, 벡터 다이어그램, 지리적 위치, 사진 등을 포함한 광범위한 현장 테스트 데이터를 저장합니다.

전력 작동 및 유지 관리는 물론 전기 계량기 검증 시나리오에 적합한 이 장치는 전력 중단이나 단절 없이 단상 기계식/전자식 에너지 ​​계량기의 오류 교정을 가능하게 합니다.{0}} 전압, 전류, 전력, 2~32차 고조파를 포함한 전기 매개변수를 측정하는 동시에 데이터 저장, 내보내기 및 현장 인쇄를 지원합니다.-
