전력 장비 예측 유지 관리 기술이 지속적으로 업그레이드됨에 따라 변전소 현장 검사에 여러 가지 비침해적 부분 방전 감지 방법이 널리 적용되었습니다. TEV, UHF, HFCT, AA 공기 결합 초음파 및 AE 접촉 음향 방출은 5가지 주류 PD 감지 기술입니다. 각 방법에는 고유한 작동 원리, 적용 가능한 시나리오 및 탐지 이점이 있습니다. 다양한 장비에 따라 올바른 검출 방법을 선택하면 부분방전 결함 진단의 정확도를 효과적으로 향상시킬 수 있습니다.
각 PD 센서의 작동 원리
TEV 과도 접지 전압
TEV 감지 기술은 금속 폐쇄 개폐 장치용으로 특별히 설계되었습니다. 스위치기어 내부에서 부분 방전이 발생하면 과도 전자기 펄스가 금속 쉘을 따라 전파되어 장비 표면에 과도 접지 전압 신호를 생성합니다. TEV 센서는 이러한 순간적인 전압 펄스를 포착하여 내부 부분 방전의 존재 여부를 판단합니다. 폐쇄형 배전반 결함에 대해 높은 감도를 제공하며 외부 환경 소음에 쉽게 간섭받지 않습니다.
UHF 초고주파
UHF 부분방전 감지는 부분방전에 의해 생성된 초고주파 전자기파(300MHz-3GHz)를 포착하여 작동합니다. GIS 및 밀봉된 스위치기어 내부의 PD 결함은 절연 틈과 플랜지 틈을 통해 고주파 전자기 신호를 방출합니다. UHF 센서는 강력한 간섭 방지 기능을 갖추고 있어 저주파 현장 간섭을 효과적으로 필터링하고 폐쇄된 장비의 내부 절연 결함에 대한 정확한 위치 지정을 실현할 수 있습니다.
HFCT 고주파 변류기
HFCT 센서는 Rogowski 코일 유도 원리를 채택하여 정전 없이 전원 케이블 및 장비의 접지선이나 차폐층에 고정될 수 있습니다. 부분 방전은 접지 루프에서 고주파 펄스 전류를 생성하며 HFCT는 이러한 전류 신호를 정확하게 유도하고 수집할 수 있습니다. 케이블 조인트 및 접지 루프 PD 결함에 대한 가장 신뢰할 수 있는 감지 방법입니다.
AA 공기 결합 초음파
AA 공기 결합 초음파 감지는 비접촉식 테스트 기술입니다. 부분 방전은 공기 중에 전파되는 고주파 초음파 진동 신호를 생성합니다. AA 포커싱 프로브는 장비 표면 방전 및 부동 방전에 의해 생성된 초음파 신호를 원격으로 캡처할 수 있습니다. 실외 고전압 장비의 장거리 순찰 검사 및 개방형 방전 결함 감지에 적합합니다.

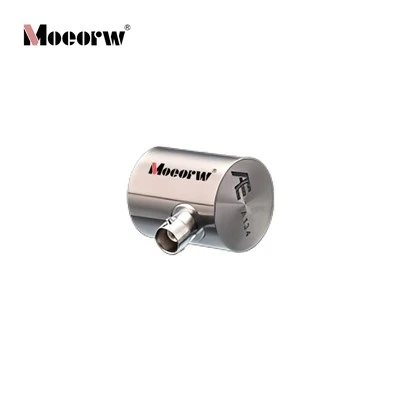

AE 접촉식 방출 센서
AE 접촉식 초음파 센서는 전력 장비 표면에 밀착되어 부착되어야 합니다. 장비 쉘을 통해 전송되는 초음파 진동 신호를 수집하여 공기 결합 프로브로 감지할 수 없는 미묘한 내부 방전 신호를 효과적으로 포착할 수 있습니다. 주로 배전반 내부 방전의 정확한 결함 검증 및 위치 결정에 사용됩니다.
테스트된 자산별 센서 선택 가이드
배전반 PD 테스트용 센서
중전압 금속 피복 스위치기어의 경우 TEV와 AE 접촉 센서의 조합이 선호되는 솔루션입니다. TEV는 내부의 숨겨진 방전 결함을 신속하게 검사하고 AE 센서는 결함 지점을 정확하게 확인하고 찾습니다. AA 초음파 프로브와 일치하면 내부 및 외부 방전 감지의 전체 범위를 실현할 수 있습니다.
GIS 부분방전 센서
GIS 장비는 금속 쉘로 완전히 밀봉되어 초음파 감지가 어렵습니다. UHF 센서는 내부 결함의 고주파 전자기 누출 신호를 포착할 수 있는 GIS 부분방전의 핵심 감지 방법입니다. 보조 초음파 감지는 오판을 방지하기 위한 2차 검증을 지원합니다.
HV 케이블 부분방전 센서
고전압 케이블 및 케이블 조인트는 절연 노화 및 파손 방전이 발생하기 쉽습니다. 케이블 접지선에 고정된 HFCT 센서는 PD 펄스 전류 신호를 안정적으로 수집할 수 있으며, 이는 케이블 부분 방전 결함에 대한 가장 표적화된 감지 방법입니다.
변압기 PD 검사용 센서
전력 변압기는 내부 구조가 복잡합니다. UHF 센서는 내부 절연 방전을 감지하는 데 사용되며 AE 접촉 센서는 진동 신호를 포착하기 위해 협력합니다. 결합된 감지 방법은 변압기 내부의 부동 방전 및 팁 코로나 방전을 효과적으로 식별합니다.
부분 방전 감지기를 위한 다중 센서 융합의 이점
단일 탐지 방법에는 분명한 한계가 있으며 탐지를 놓치거나 오판하기 쉽습니다. 다중 센서 융합 기술은 TEV, UHF, HFCT, 초음파 및 기타 감지 모드를 통합하여 다양한 장비와 다양한 결함 유형에 대한 전체 화면 범위를 실현할 수 있습니다. 여러 신호 데이터의 교차 검증을 통해 PD 결함 식별의 정확성이 크게 향상되어 변전소 예측 유지 관리의 포괄적인 테스트 요구 사항을 충족합니다.
MOEORW‑Wi900PD다기능 부분 방전 감지기는 전체 화면 PD 테스트를 위해 위의 모든 센서 인터페이스를 통합합니다.
