270kVA-270kV 시리즈 공진 테스트 장치

제품소개

MEXB-270kVA-270kV 가변 주파수 직렬 공진 테스트 시스템의 주요 목적은 10/35/110kV 케이블은 물론 110kV 변압기, 버스바, 스위치 및 기타 주요 전기 장비의 AC 내전압을 테스트하는 것입니다. 리액터는 여러 개의 개별 장치로 제작되므로 10kV 케이블은 물론 고전압, 저전류 장비를 포함한 저전압 AC 내전압 요구사항을 테스트할 수 있습니다.{12}} 적용 범위가 넓기 때문에 전원 설치, 유지 관리 및 테스트 엔지니어링 장치뿐만 아니라 지방, 지방자치단체 및 카운티 수준의 고전압 테스트 부서를 위한 완벽한 내전압 장치입니다.

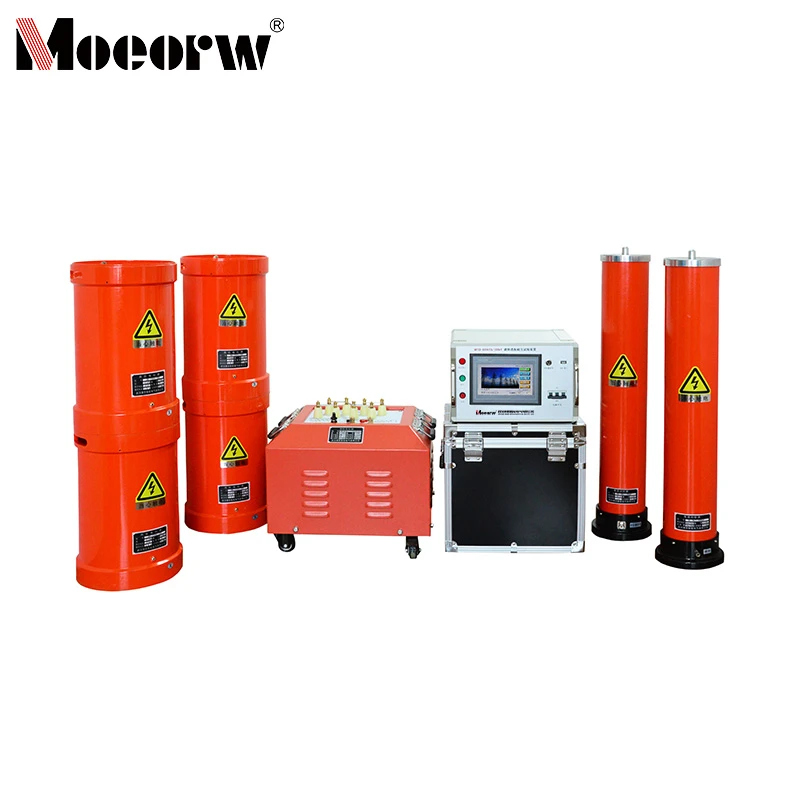

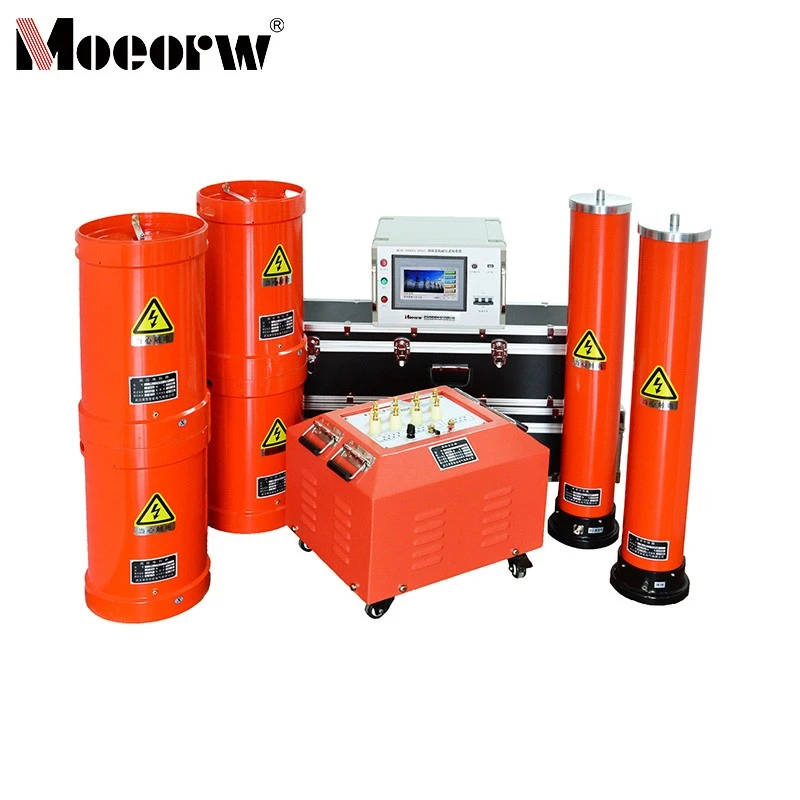

MEXB-270kVA-270kV 가변 주파수 직렬 공진 테스트 시스템은 주로 가변 주파수 제어 전원 공급 장치, 여자 변압기, 리액터 및 용량성 전압 분배기로 구성됩니다.

제품 매개변수(사양)

1. 가변 주파수 전원 공급 장치(1개 장치)
정격 출력	15kW;
입력 전압	단-상 380V±5% 50Hz
출력 전압	조정 가능 0~400V
출력 전압 주파수	30~300Hz
조정 가능	0.1Hz 단계
주파수 불안정	0.02% 이하
출력 전류	0–37.5A
2. 고-전압 원자로(총 6개 장치)
정격 작동 전압	45kV
정격 작동 전류	1A
정격 인덕턴스	124.5
연속사용시간	15분
온도 상승	<45°C
작동 주파수	30~300Hz

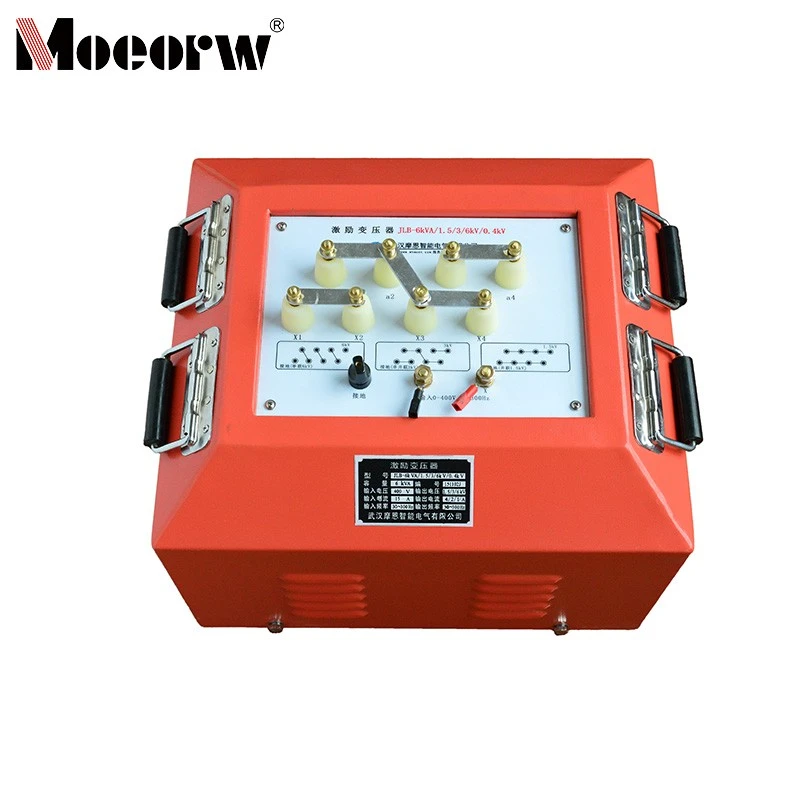

3. 여자 변압기(1대)
정격 용량	15kVA
입력 전압	400V
출력 전압	1kV/3kV/5kV/20kV
출력 전류	15A/5A/3A/0.75A
4. 용량성 분배기(1세트)
자체-정전용량	1000피코패럿
정격전압	300kV
작동 주파수	30~300Hz
불확실성	1.5%
정격전압	300kV/1000pF
5. 테스트 리드 세트 및 액세서리(1세트)
1) 내부 연결 케이블(1세트) 2) 원자로 절연 베이스(6개) 3) 이퀄라이징 링(1쌍) 4) 분배기 및 반응기 지지대(2개 세트)

제품 기능 및 응용

1. 이 장치에는 과전압, 과전류, 제로-위치 시작 및 시스템 디튜닝(플래시오버)에 대한 보호 기능이 있습니다. 과전압 및 과전류 보호에 대한 임계값은 사용자의 요구에 맞게 변경할 수 있습니다. 플래시오버 보호는 시편 플래시오버 중에 켜지고 테스트 분석을 위해 플래시오버 전압 측정값을 기록합니다.

2. 각 장치가 가볍기 때문에-현장 작업이 더 쉬워집니다.

3. 테스트 효율성을 높이기 위해 가젯에는 사용자가 현장 조건에 따라 선택할 수 있는 세 가지 작동 모드가 있습니다.
세 가지 작동 모드를 사용할 수 있습니다: 자동-튜닝 수동 전압 증가 모드, 완전 자동 모드, 수동 모드.

4. 원격으로 데이터 저장 및 인쇄가 가능합니다. 사용자 인식 및 검색을 용이하게 하기 위해 저장된 데이터에 숫자 식별자가 할당됩니다.

5. 시작 주파수는 자동 주파수 스위핑 중에 지정된 범위 내에서 유연하게 조정할 수 있습니다. 상향 또는 하향 스위프 방향을 선택할 수 있습니다. 사용자는 대형 LCD 화면의 스캔 곡선을 보면서 공진점 감지를 쉽게 식별할 수 있습니다.

6. 사용자 친화적인 인간-기계 인터페이스를 개선하고 사용자 요구에 따라 기능을 유연하게 추가 또는 제거하고 개선하는 DSP 플랫폼 기술을 사용합니다.

제작 세부정보

1. 10/35/110kV 교차-연결 폴리에틸렌 케이블에 대한 AC 내전압 테스트

2. 110kV 변압기, 라인 절연체, 스위치, GIS 및 기타 주요 전기 장비에 대한 AC 내전압 테스트

회사 자격

자주 묻는 질문

1) MEXB-W270kVA/270kV 가변 주파수 계열 공진 테스트 장치는 DSP 플랫폼 기술을 채택하여 어떤 이점을 얻나요?

답변: DSP 플랫폼 기술을 채택하면 이 장치는 실제 사용자 요구 사항에 따라 기능 모듈을 편리하게 추가하거나 제거할 수 있습니다. 또한 생산 후 업그레이드와 제품 기능 반복을 용이하게 하여 더 광범위한 테스트 시나리오에 적용할 수 있습니다.- 또한, 더욱 직관적이고 명확한 작동 논리로 사용자 인터페이스를 향상하여 운영자의 학습 및 사용 어려움을 줄이는 동시에 테스트 작업의 전반적인 편의성을 향상시킵니다.

2) 테스트 중에 MEXB-W270kVA/270kV 가변 주파수 계열 공진 테스트 장치가 팬을 시작하지 못하는 경우 가능한 원인은 무엇입니까?

답변: 두 가지 잠재적인 원인이 있습니다. 첫째, 장치가 비상 정지, 오류 보호 또는 튜닝 보호를 받고 작업자가 "Fault Reset" 버튼을 누르지 못한 경우 팬이 정상적으로 시작할 수 없습니다. 둘째, 내부 온도가 너무 높으면 전원 구성 요소의 열 보호가 작동되어 팬 작동 회로가 중단될 수 있습니다.

3) MEXB-W270kVA/270kV 가변 주파수 시리즈 공진 테스트 세트의 터치스크린 디스플레이에는 '매개변수 계산' 기능이 있습니다. 이 기능을 사용하면 어떤 작업이 가능합니까?

답변: "매개변수 계산" 기능은 인덕턴스, 커패시턴스 및 주파수의 세 가지 물리량에서 알려진 두 가지 값을 입력하는 것을 지원합니다. 시스템은 세 번째 알 수 없는 수량을 자동으로 계산합니다. 운영자는 이 기능을 사용하여 테스트에 필요한 주요 매개변수를 신속하게 확보하고 테스트 계획 수립 및 조정을 위한 데이터 참조를 제공함으로써 테스트 준비 효율성을 높일 수 있습니다.
